喷涂陶瓷涂层_热喷涂陶瓷涂层-北京耐默公司

通過實驗測試KNM22陶瓷涂層性能，通過高溫高壓釜試驗對其防腐蝕性能進行研究。

一、高溫高壓腐蝕試驗

1、將試件置于4MPa、120℃、含硫量為1.15mg/、埋層深度3500L～4200m、溫度為85～105℃模擬含硫地層水中進行浸泡試驗，測試其防腐蝕性能。

2、本實驗選擇X80鋼為基材試板，其主要化學成分X80鋼片尺寸為25×50×2mm，用280﹟、320﹟金相砂紙一次打磨，然后分別用丙酮和乙醇清洗試片表面，用冷風吹干，以待涂膜時使用。

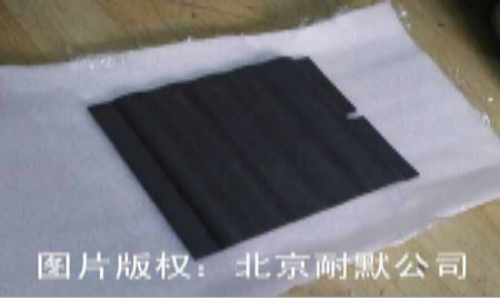

采用刷涂方式涂于X80鋼試件上，并在200℃環境下固化2h，即制得陶瓷涂層。

3、涂層性能測試

用涂鍍膜測厚儀、附著力測試儀、擺式硬度儀、漆膜沖擊器以及漆膜圓盤磨耗儀測試了涂層的厚度、附著力、硬度、抗沖擊性和耐磨性，同時采用電化學工作站，測試了涂層的防腐蝕性能。

二、結果與分析

1、涂層物理性能測試

對涂層式樣進行涂層厚度、顯微硬度、附著力、磨損量和抗沖擊性等物理性能測試。

涂層物理性能

試樣種類	涂層厚度（μm）	顯微硬度(HV)	附著力	磨損量（g）	抗沖擊性（cm）
涂層試樣	26	637.5	一級	0.003	20

2、高溫高壓釜實驗中涂層的電流密度為-4.296×10-7A/cm2，空白試樣的電流密度為-1.824×10-4A/cm2，涂層試樣的阻抗值大于空白試樣的阻抗值。說明在高溫下涂層試樣的防腐效果很好。

實驗證明KNM22陶瓷涂層具有良好的耐磨性，這主要是因為涂層中含有陶瓷相，硬度極高，在很大程度上提高了涂層的耐磨性，防腐分子的加入使該涂層的抗腐蝕性能卓越。
