喷涂陶瓷涂层_热喷涂陶瓷涂层-北京耐默公司

北京耐默公司作為專業(yè)研制陶瓷涂層廠家，在此介紹噴涂陶瓷涂層_熱噴涂氧化鋁陶瓷_氧化鉻涂層_氧化鋯陶瓷涂層相關(guān)知識(shí)，希望對(duì)大家會(huì)有幫助。

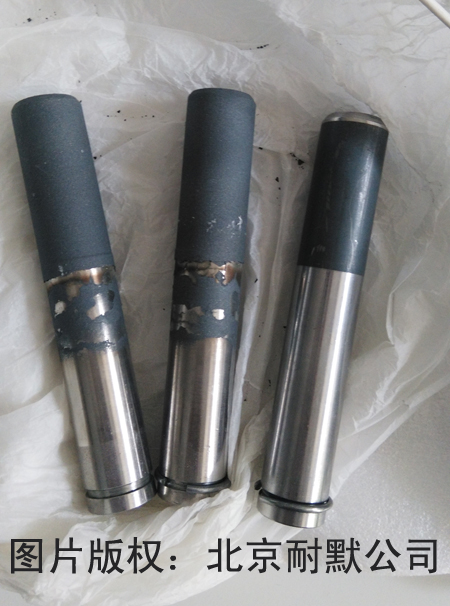

雖然噴涂用氧化鋁粉末的相成分均為穩(wěn)定的α-Al2O3,但在熱噴涂后涂層的相組成里出現(xiàn)了亞穩(wěn)定的γ-Al2O3,同時(shí)還存在有α-Al2O3。這是由于氧化鋁粉末達(dá)到熔融狀態(tài),撞擊在溫度相對(duì)低的基體上,在冷卻成核的過程中,γ-Al2O3的成核勢(shì)壘要低于α-Al2O3,因此在通常的噴涂工藝條件下,熔融態(tài)氧化鋁液滴和基體溫度的巨大差異,導(dǎo)致熔融氧化鋁液滴急劇冷卻,使γ-Al2O3優(yōu)先于α-Al2O3成核。涂層中存在的α-Al2O3,是由于部分原始粉末并未完全融化,冷卻過程中熔融的氧化鋁在殘留未熔化的α-Al2O3上繼續(xù)形核長(zhǎng)大。熱噴涂Al2O3涂層的多孔微觀結(jié)構(gòu),以及含有的亞穩(wěn)定γ-Al2O3,已被證實(shí)對(duì)涂層的絕緣性能有顯著的影響。

γ-Al2O3的比表面積為200～300 m2/g,而α-Al2O3的只有10～20 m2/g左右,相比于α-Al2O3,γ-Al2O3的活性高,吸附能力強(qiáng),表現(xiàn)出很強(qiáng)的吸濕性。高吸濕性的γ-Al2O3和涂層內(nèi)部孔隙的存在使得在高濕度環(huán)境下涂層內(nèi)部水分增加,增大了涂層介電常數(shù)。所以,盡管對(duì)外圈B涂層已進(jìn)行了封孔處理,甚至對(duì)外圈C涂層進(jìn)行了二次封孔處理,但由于γ-Al2O3的存在,使已封孔后的涂層在長(zhǎng)時(shí)間高濕度環(huán)境下仍表現(xiàn)一定敏感性,導(dǎo)致絕緣電阻下降。
